一、產品概述
SJ-SW3水文監測站是一款基于微波技術的全自動水文在線監測系統,可同時測量渠道內水位、降雨量。它采用先進的K波段平面雷達技術,通過非接觸的方式測量水體的水位和降雨量,根據內置的軟件算法,計算并輸出實時斷面流量及累計流量;可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量;該產品具有功耗低、體積小巧、可靠性高、維護方便的特點;測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
二、應用領域
1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等水位和雨量測量。
2、輔助水處理作業,如城市供水、排污監測等。
3、流量計算、入水排水流量監測等。
三、產品特點
1、非接觸式測量,結合斷面參數計算流量,不受風、溫度、霧霾、泥沙、漂浮物等影響。
2、適用于多種測量條件,不受腐蝕、泡沫影響,可以輸出流速、水位、流量的測量數據。
3、流速和水位采用平面陣列雷達天線,自帶測量角度功能,設備體積小巧,安裝方便。
4、方便的配置軟件,可以根據實際需要對參數進行方便的配置,以適應不同的使用條件。
5、不受大氣中水蒸汽、溫度和壓力變化的影響
四、測流站特性

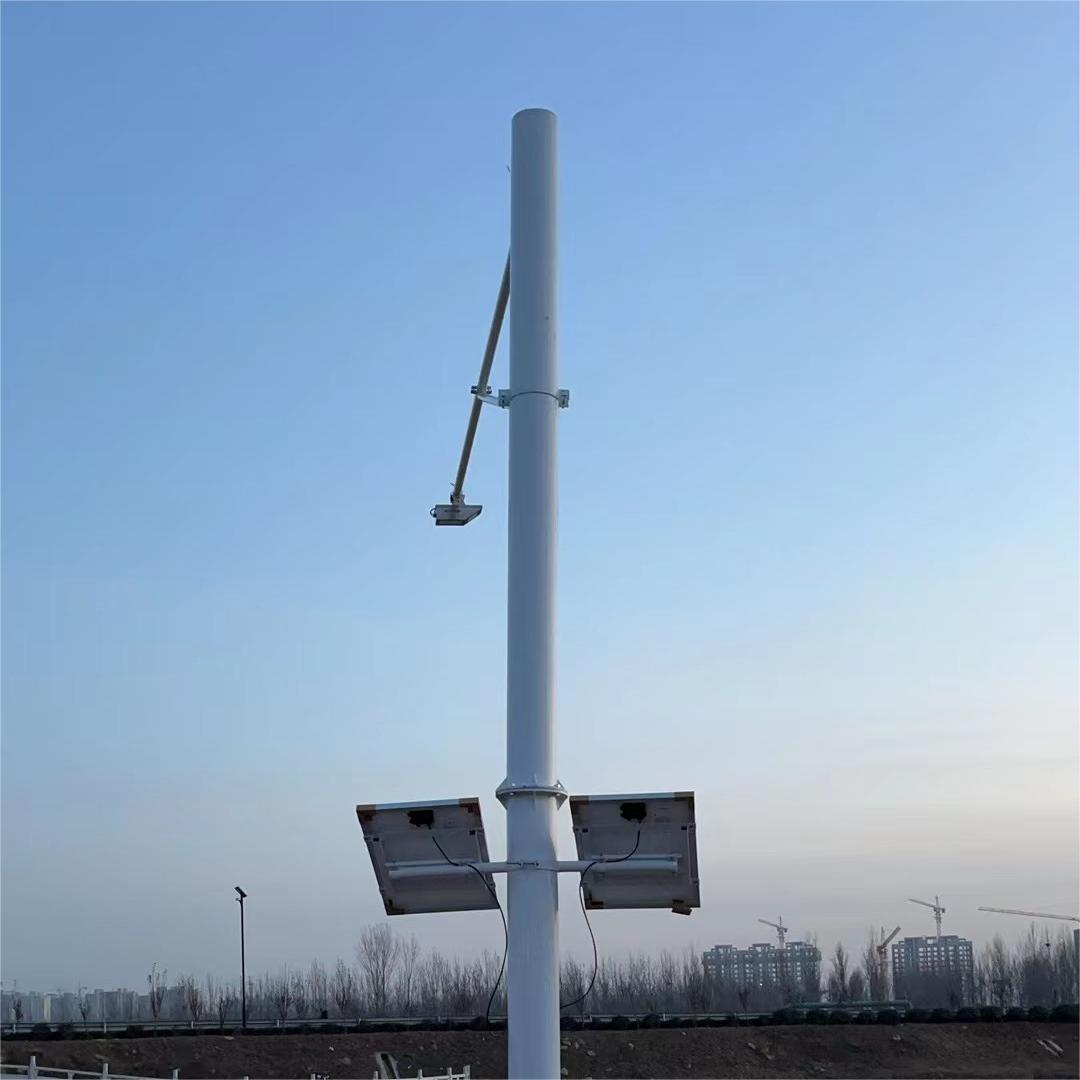

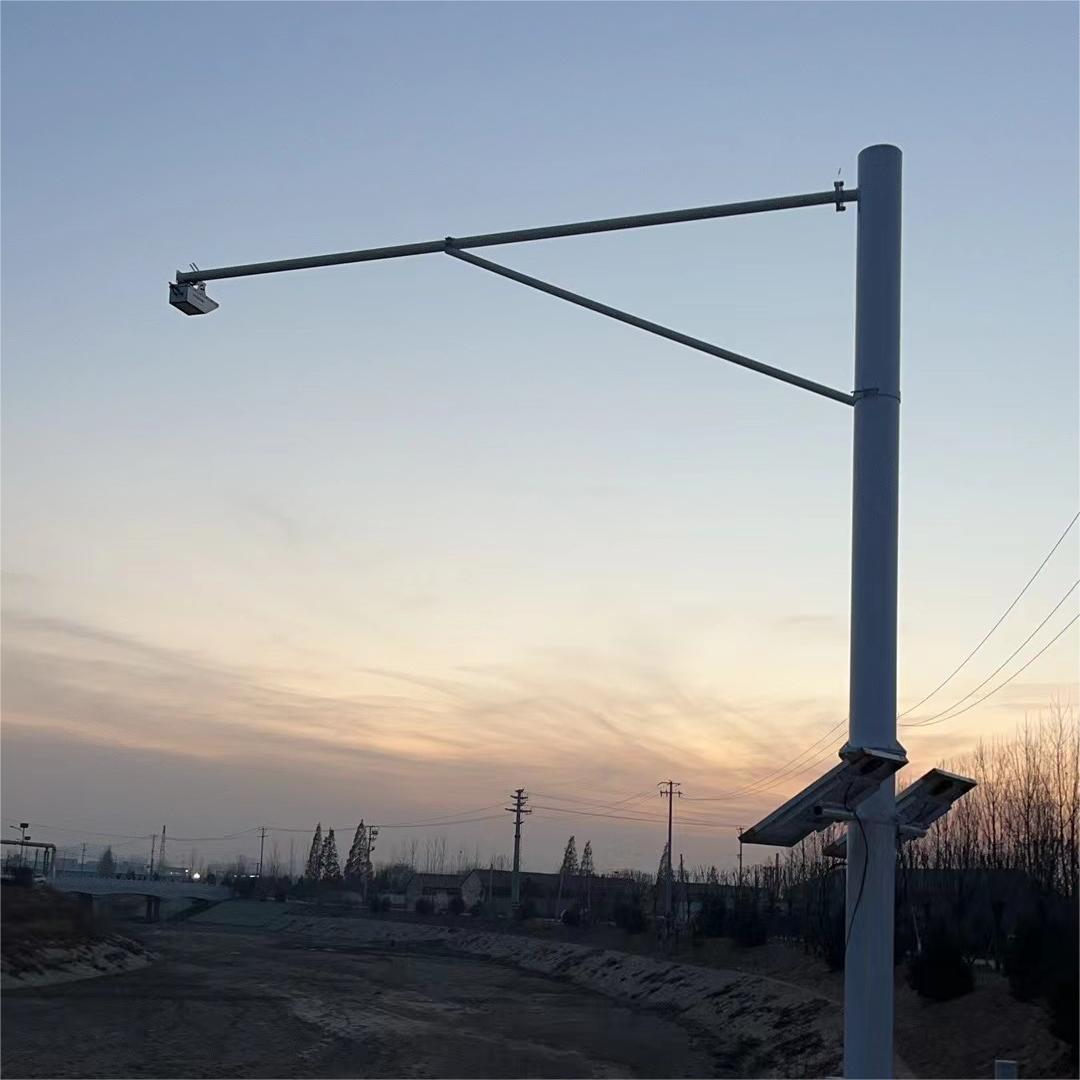

雷達表面測流系統的主要特性是采用非接觸式方式測流,其主要有一套雷達水位流速流量三合一傳感器組成,通過立桿架設方式懸空于渠道上方,通過對規則斷面的水位深度及瞬時表面流速的測量,計算出此一時刻通過該斷面的流量。主要特性如下:
(1)優勢
采用非接觸式,可帶水安裝,不受渠道水流、積水限制;
無阻水現象;
不易受渠道中的雜物、漂浮物影響;不受水質、泥沙含量的影響;適用于流速較快、流量較大的渠道。
(2)干擾因素
風速的影響:風速容易造成水面的波動,產生誤報誤測現象;流速較慢:當水面流速較慢時候,測量誤差增大;風沙天氣:風沙天氣對雷達波的信號強度影響較大,致使測量誤差較大;強降雨天氣:遇到強降雨的天氣,雷達波容易受雨強影響,致使測量誤差較大。
五、技術參數
水位測量:
測距范圍:0.4-40米 測距精度:±1cm 測距分辨率:1mm 間隔時間:1-5000min
流速測量:
范圍:0.15~15m/s 測速精度:±2% 速度分辨率:0.01m/s
流量測量:流量=平均流速x過流斷面面積x修正系數;平均流速由流速計采集流體表面流速,并經過模型計算得到過流斷面面積由水位計測得的水位以及斷面信息算出;
